现代建筑不断朝着超高层、异形化、复杂化方向发展，弧形、不规则曲面建筑大量涌现，机电管道精准定位安装成为行业一大“老大难”。传统定位依靠土建基准、人工一米线参照，精度很难保障，受结构偏差、人员操作差异双重影响，管线空间碰撞多发，返工拆改量大，施工效率直接下降30%40%。近日，中建八局华南公司研发BIM与全站仪融合的超高层弧形结构机电管道精准定位技术，构建“数字模型智能测量精准施工”技术闭环，以动态基准布设+激光测距构面+BIM数字映射+标准化作业流程+多设备协同校验全链条技术，推动机电管道定位由“经验人工放线”升级为“数字精准测控”。

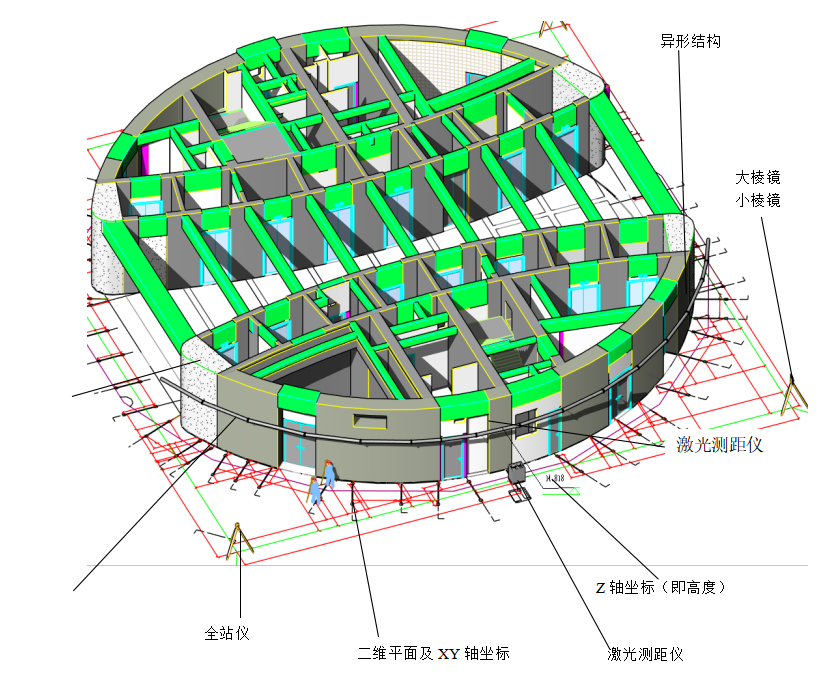

图1四点定位法示意图

六大核心技术，打造异形机电安装“精准罗盘”

一是动态“基准站”：依托全站仪开展二维平面基准点动态布设，结合建筑弧形特征灵活变换测站位置；搭配大小棱镜组完成多基准点坐标采集，由起始基准点生成全场统一坐标系；仪器可根据现场工况、精度指标灵活替换，测量精度可达±2mm，摆脱固定参照点束缚。

二是三维“构筑器”：采用高精度激光测距仪，把分散的基准点进行拓扑连接，搭建可视化三维基准网格面，形成可随时复核校验的现场空间参照体系，为BIM模型映射提供真实可靠的现场实测基础数据。

三是数字“转换器”：搭建1:1高精度BIM三维模型，将现场实测的二维基准点、基准面数据映射至三维空间；通过模型解析自动读取测点Z轴标高，标高解析精度±1.5mm，完成二维实测数据向三维设计坐标的转换。

四是标准“作业员”：固化“全站仪定位参数智能优化→棱镜测量数据自动校验→管道标高一键确认”标准化流程，减少人为操作带来的误差累积，作业人员经简单培训即可上手，把人为经验干扰降到最低。

五是现场“复现器”：依托BIM解析输出的全套坐标，结合参照线横纵间距复核测量，把BIM设计坐标在实体施工现场毫米级复现，整体定位误差≤3mm，实现数字模型到实体构件的精准落地。

六是工况“适配盾”：适配椭圆、曲线、波浪曲面、不规则形体等多种复杂异形建筑形态，覆盖给排水、暖通、电气多专业管线，基准点可实现100%重复利用，复杂曲面区域也能保证管道与建筑轮廓紧密贴合。

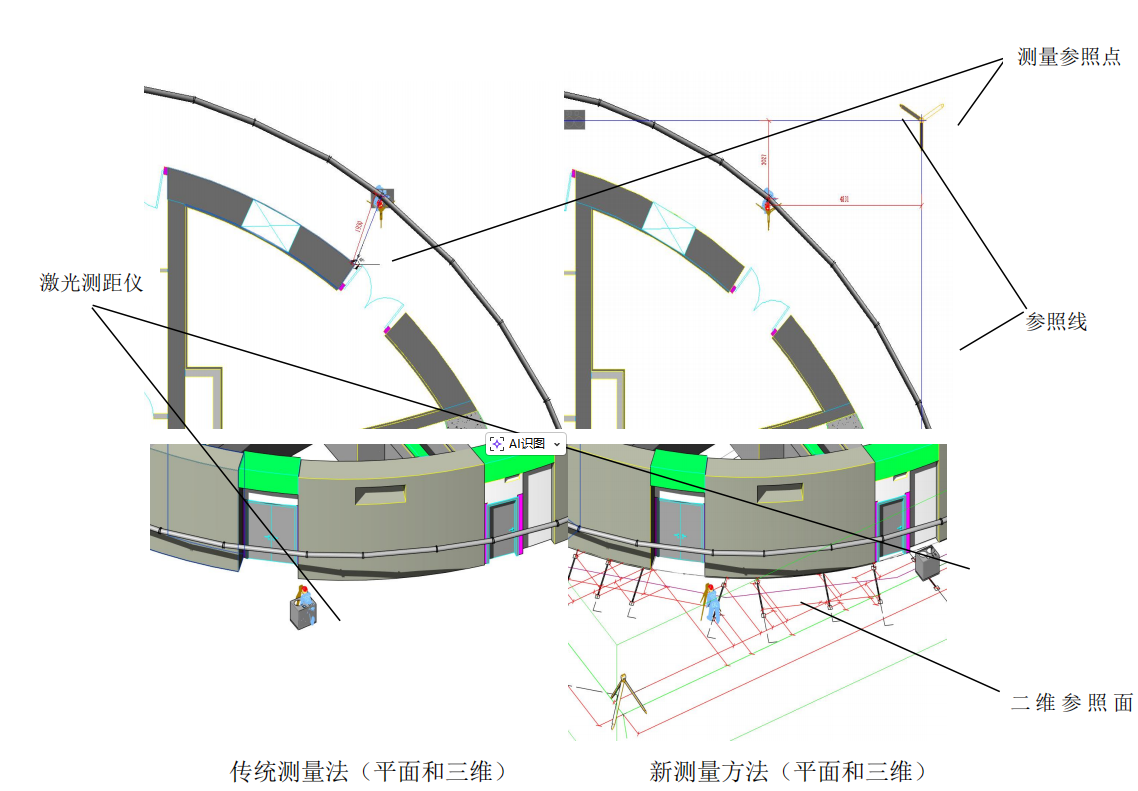

图2传统测量方法与新型BIM集成测量方法对比示意图

该技术已在厦门国际银行超高层弧形建筑机电项目落地应用，同时适配超高层商业综合体、异形体育场馆、复杂曲面文化建筑等多类工程场景，实际应用成效突出：测量人员投入减少50%以上；基准点重复利用率100%；定位误差由传统50mm以上压缩至3mm以内；定位偏差引发的返工成本降低60%80%；管线综合排布一次成型率大幅提升，从源头规避管线碰撞问题。整套设备与模型成果支持多项目复用，有效摊薄投入成本，实现机电安装数字化精细化管控水平跨越式提升。
